Tunnelbohrmaschine für SuedLink-Elbquerung übergeben

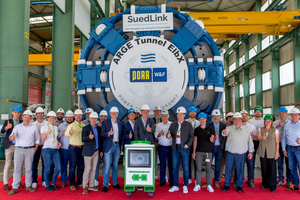

Das Netzausbauprojekt SuedLink der beiden Übertragungsnetzbetreiber TenneT und TransnetBW wird nach Fertigstellung Strom über 700 km von Brunsbüttel in Schleswig-Holstein nach Großgartach in Baden-Württemberg transportieren. Hierfür wird auch die Elbe mit einem rund 5,2 km langen Tunnel unterquert. Die Maschinentechnologie für das ElbX genannte Teilstück kommt von Herrenknecht und wurde im Juli an die Netzbetreiber und die ARGE Tunnel Elbx (Porr und Wayss & Freytag) übergeben. Gegen Ende des Jahres 2024 soll die TBM ihre Arbeit aufnehmen.
SuedLink ist eine von mehreren in Deutschland geplanten Höchstspannungs-Gleichstrom-Übertragungsleitung (HGÜ). Die „Stromautobahn“ soll zukünftig die norddeutschen Windkraftgebiete mit den Industriestandorten Bayerns und Baden-Württembergs verbinden. Damit das gelingt, gilt es zunächst die Elbe zu unterqueren. Dieser Teilabschnitt ist ein Schlüsselprojekt der Erdkabelleitung. Im Auftrag des Übertragungsnetzbetreibers TenneT baut die ARGE Tunnel ElbX, einen rund 5,2 km langen Tunnel von Wewelsfleth (Schleswig-Holstein) nach Wischhafen (Niedersachsen). Der Tunnel wird sechs 525-kV-Erdkabel und die dazugehörende Gebäude-, Sicherheits-, Leit- und Überwachungstechnik sowie Schienen für die bei Wartung und Reparaturen nötigen Tunnelfahrzeuge aufnehmen.
Die Herrenknecht AG hat von der ARGE Tunnel ElbX, bestehend aus Porr GmbH & Co. KGaA und Wayss & Freytag Ingenieurbau AG, den Auftrag für eine speziell auf die Projektanforderungen ausgerichtete Tunnelbohrmaschine (TBM) erhalten. Sie wird auf ihrem Weg unter der Elbe wechselhafter Geologie aus Ton, Klei, Torf, Sand, Kies sowie Steinen und Findlingen begegnen. Die Mixschild-TBM hat 4900 mm Durchmesser, ist 190 m lang und wiegt insgesamt 700 t. Johannes Faißt, Projektmanager bei Herrenknecht erklärt: „Der ElbX-Tunnel mit seinem heterogenen Baugrund, hoher Wasserdurchlässigkeit und dem Wasserdruck unter der Elbe ist eine besondere Herausforderung, die uns und unsere Technologien anspornt.“ Der hochkomplexe Mixschild, eine Entwicklung von Herrenknecht, ist gegen den Wasserdruck 20 m unter der Elbe mit einem mehrfachen Dichtungssystem abgedichtet. Der Tunnel wird einen Innendurchmesser von 4 m und einen Außendurchmesser von 4,60 m haben.
