Stuttgart 21 – 17 Kilometer Tunnel im Anhydrit: Lessons learned

Credit/Quelle: WBI

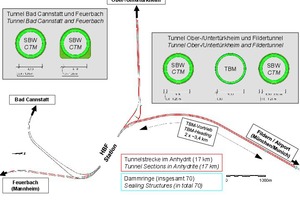

Stuttgart 21 – Strecken im Anhydrit, Lageplan und Querschnitte

Credit/Quelle: WBI

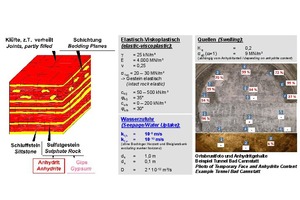

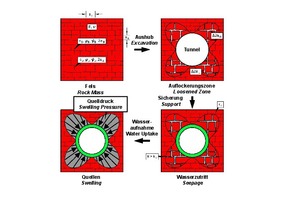

Unausgelaugter Gipskeuper, felsmechanisches Modell

Credit/Quelle: WBI

Tunnel im Gipskeuper, Längsschnitt, Prinzip

Credit/Quelle: WBI

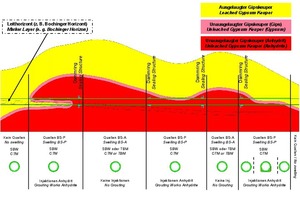

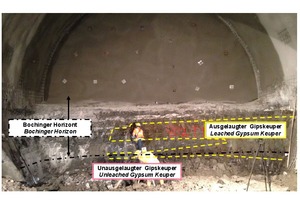

Horizontale Auslaugung über Leithorizonte (Ober-/Untertürkheim)

Credit/Quelle: WBI

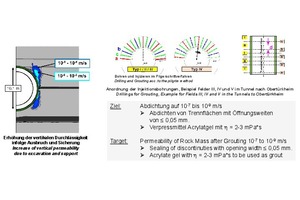

Abdichtung der Auflockerungszone, Dammringe und Injektionen Anhydrit

Credit/Quelle: WBI

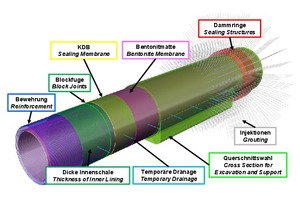

Bautechnische Maßnahmen für den Ausbau im anhydritführenden Gebirge

Credit/Quelle: WBI

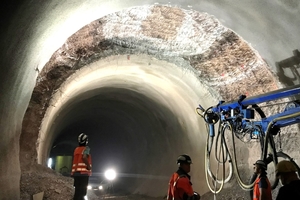

Ausbruch für einen Dammring

Credit/Quelle: WBI

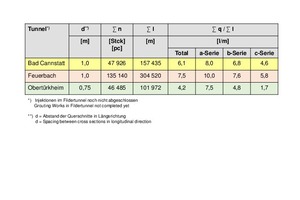

Ergebnisse Injektionen Anhydrit

Credit/Quelle: WBI

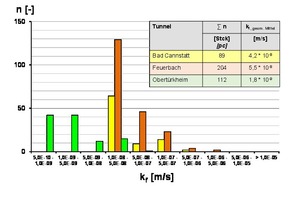

Ergebnisse der Durchlässigkeitsversuche zur Überprüfung des Abdichtungserfolgs im Fels

Credit/Quelle: WBI

Bemessung der Innenschale, Ablauf FE-Berechnungen

Credit/Quelle: WBI

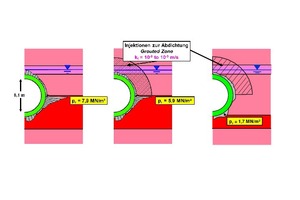

Errechnete Radialdrücke nach 100 Jahren Quellen, Beispiele

Credit/Quelle: WBI

Credit/Quelle: Arge Tunnel Feuerbach

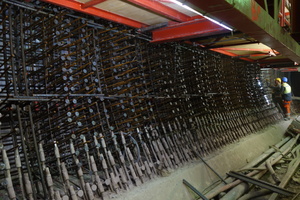

Bewehrung in der Ulme, Beispiel Tunnel Feuerbach

Credit/Quelle: Arge Tunnel Feuerbach

Im Rahmen des Projekts Stuttgart 21 sind die Vortriebsarbeiten für die insgesamt rund 17 km Tunnel im Anhydrit mittlerweile erfolgreich abgeschlossen worden. Der vorliegende Beitrag soll einen kurzen Überblick über die Erkenntnisse aus diesen Vortriebsarbeiten geben und einen Beitrag dazu leisten, das Risiko von Schäden und großen Hebungen bei zukünftigen Tunnelbauprojekten im quellfähigen anhydritführenden Gebirge zu reduzieren.

1 Einleitung

Der Tunnelbau im anhydritführenden Gebirge ist bereits seit der Gründung des Büros WBI im Jahr 1980 ein Schwerpunkt unserer Arbeit. So haben wir bei Planung und Bau des Hasenbergtunnels der S-Bahn Stuttgart, der seit der Fertigstellung im Jahr 1984 ohne Schäden und Hebungen in Betrieb ist, als Baugrund- und Tunnelbautechnischer Gutachter sowie als Prüfermaßgeblich mitgewirkt. Noch davor hat der Gründer unseres Büros, Prof. Dr. Walter Wittke, den erfolgreichen Bau der Wendeschleife der S-Bahn-Stuttgart als Baugrund- und Tunnelbautechnischer Gutachter sowie Prüfer begleitet. Auch...
